Säädettävä keinokuorma: ELU-200 ELECTRONIC LOAD

Hacklabin elektroniikkapisteeltä löytyy säädettävä keinokuorma ELU-200 ELECTRONIC LOAD.

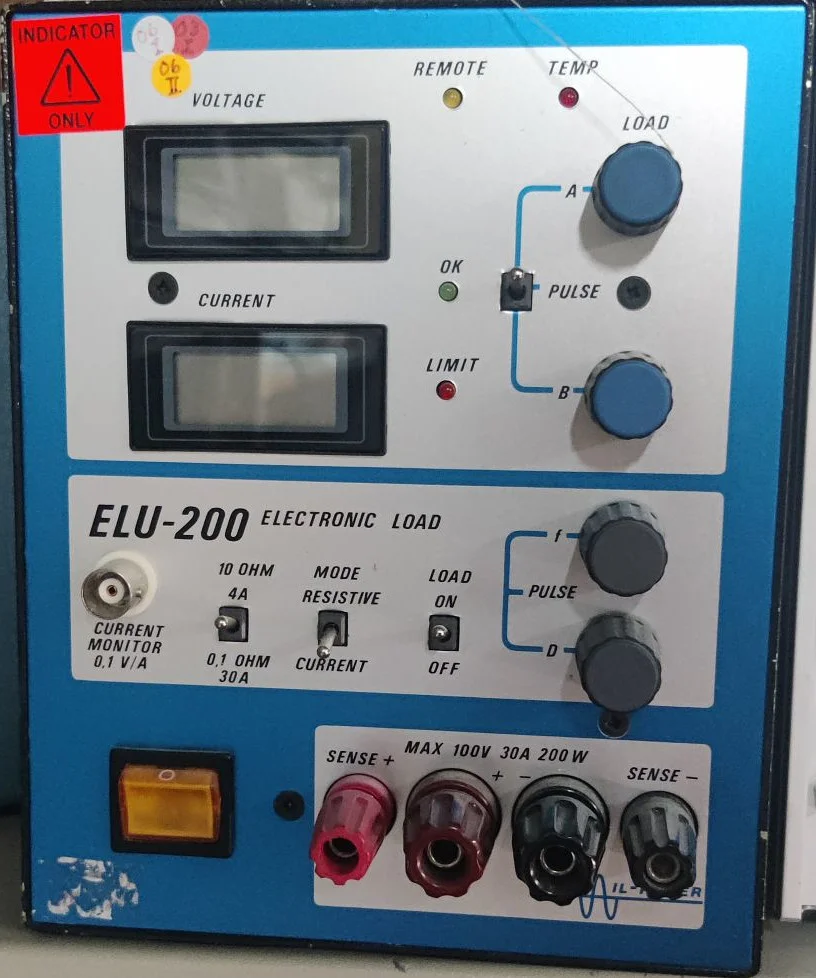

ELU-200 keinokuorman etupaneeli

Paneelin yläosassa näytetään liitetyn virtalähteen jännite VOLTAGE-näytössä. Alempana näkyy kuormavirta CURRENT-näytössä. Laitteessa on kaksi kuormakanavaa, A ja B. Kuormakanavan (LOAD) valinta ja pulssitila (PULSE) hoidetaan yhdellä kolmiasentoisella kytkimellä:

A – Kuormakanava A päälle
PULSE – Kanavien A ja B vuorottelu pulssitilassa
B – Kuormakanava B päälle

Paneelissa on kaksi erillistä kytkintä toimintatilan ja vastusalueen valintaan: MODE (toimintatila)

RESISTIVE – vakiovastustila
CURRENT – vakiovirtatila

RANGE (vastusalue)

10 Ω, max 4 A
0,1 Ω, max 30 A

Kuorman päälle/pois -ohjaus tapahtuu LOAD ON/OFF-kytkimellä.

ON - Kuorma päälle
OFF - Kuorma pois

Pulssitilan säätö (alempi PULSE-merkintä)

I - nousuaika
D - laskuaika

Erillistä kuormavirtamonitoria varten paneelissa on koaksiaaliliitin CURRENT MONITOR 0,1 V/A –merkinnällä. Virtalähde kytketään isoihin ruuviliittimiin joko läpireiästä tai banaaniliittimin. Laitteessa on myös ruuviliittimet herätteen (SENSE) kytkemistä varten.

SENSE + (musta) Herätteen plus
+ (punainen) - Virtalähteen plus
- (musta) - Virtalähteen miinus
SENSE - (musta) - Herätteen miinus

Paneelissa on neljä merkkivaloa seuraaviin tiloihin:

REMOTE – laitetta ohjataan erillisellä kaukosäätimellä (emme omista tälläistä)
TEMP – lämpötilavaroitus, syttyy ylikuumenemisvaarasta
OK – laite toimii normaalisti
LIMIT – turvarajoitus on aktivoitunut (ei liity lämpötilavaroitukseen)

Virtakytkin löytyy paineelin alareunasta vasemmalta. Ennen laitteen käynnistämistä kannattaa varmistaa ettei kuorma ole täysillä (LOAD potentiometrit).
