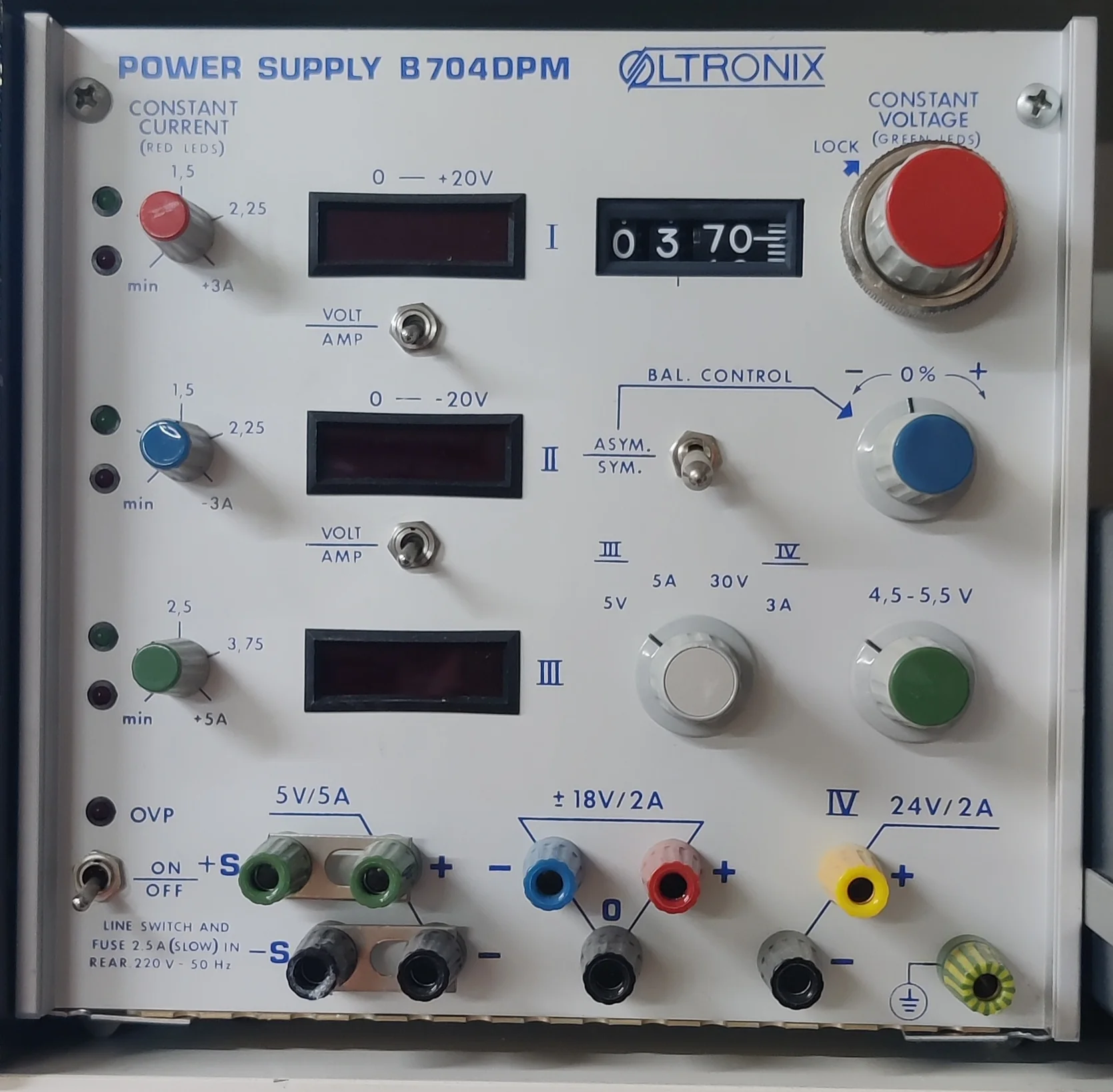

Laboratoriovirtalähde: OLTRONIX POWER SUPPLY B704DPM

Elektroniikkapisteeltä löytyvä laboratoriovirtalähde. Laitteesta löytyvät säädöt ja littimet:

• CONSTANT CURRENT (RED LEDS) (potentiometri, punainen): min, 1.5, 2.5, +3A
• CONSTANT CURRENT (potentiometri, sininen): min, 1.5, 2.5, +3A
• CONSTANT CURRENT (potentiometri, vihreä): min, 1.5, 2.5, +3A
• NÄYTTÖ I: 0-+20V
• VOLT/AMP kytkin
• NÄYTTÖ II: 0--20V
• VOLT/AMP kytkin
• NÄYTTÖ III
• RULLAAVA NÄYTTÖ
• CONSTANT VOLTAGE (GREEN LEDS) (potentiometri, punainen)
• BAL.CONTROL ASYM. / SYM. kytkin
• BAL.CONTROL - 0% + (potentiometri, sininen)
• III IV merkityt potentiometrit (alla)
• potentiometri 5V 5A 30V 3A (harmaa)
• potentiometri 4m5 - 5,5V
• OVP (LED)
• kytkin ON / OFF
• 5V/5A liittimet +S + (vihreä)
• 5V/5A liittimet -S - (musta)
• +18V/2A - (sininen)
• +18V/2A + (punainen)
• +18V/2A 0 (musta)
• IV 24V/2A + (keltainen)
• IV 24V/2A - (musta)
• Maa (keltavihreä / kevi)
