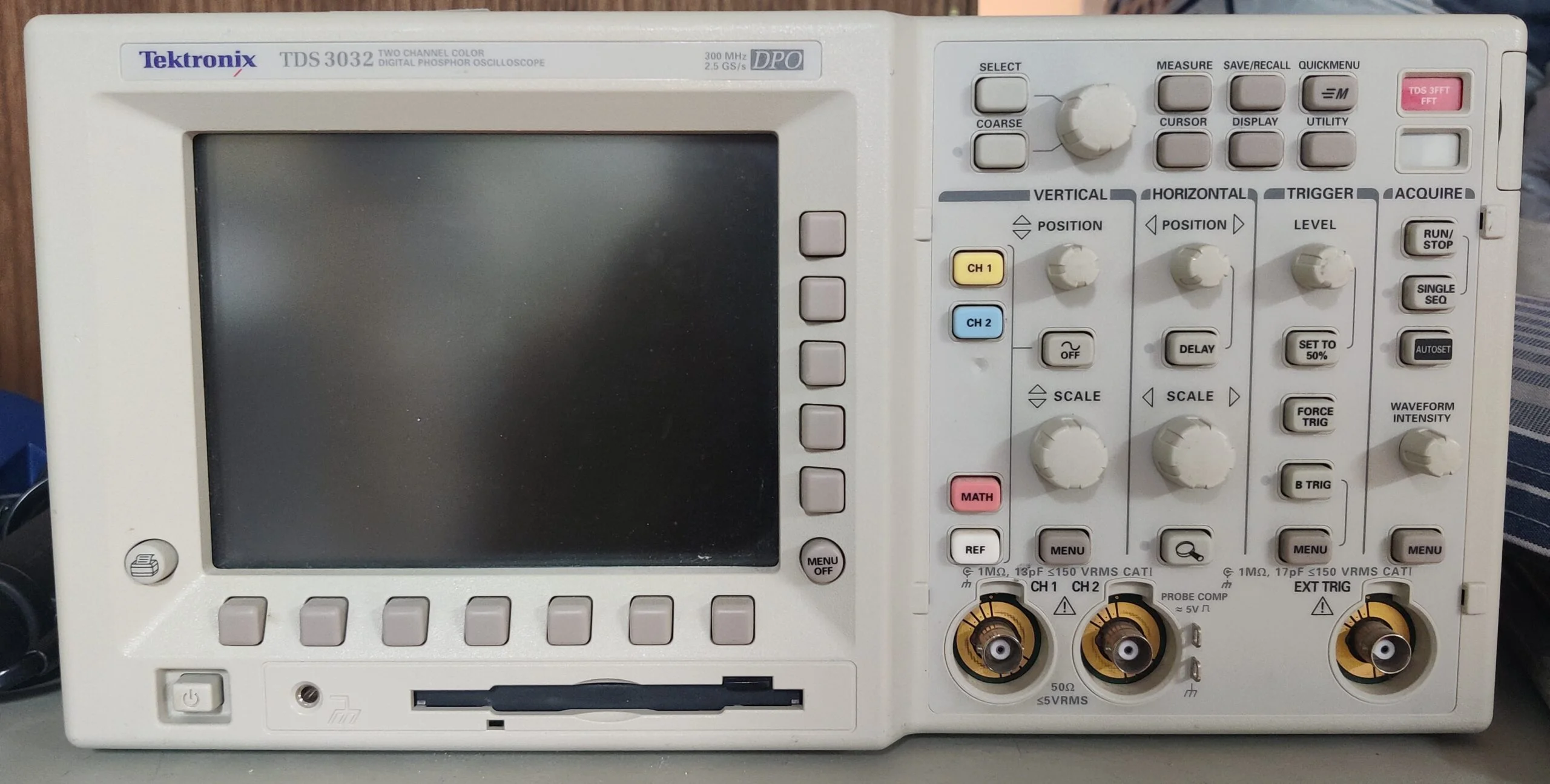

Oskilloskoopi: Tektronix TDS 3032 TWO CHANNEL COLOR DIGITAL PHOSPHOR OSCILLOSCOPE

• Tektronics_TDS3000_SERIES_USER_MANUAL
• Tektronics_TDS3000_SERIES_SERVICE_MANUAL
• Tektronics_TDS3000_SERIES_SERVICE_GUIDE

Hyödyllistä tietoa laitteesta ja sen historiasta: https://w140.com/tekwiki/wiki/TDS3032

Tekniset tiedot

• Kaistanleveys: 300 MHz (vaihdettava analoginen kaistanleveys 20 MHz tai 150 MHz)
• Poikkeutus (Deflection): 1 mV – 10 V/div (1 MΩ), 1 mV – 1 V/div (50 Ω)
• Aikaperusta: 2 ns – 10 s/div
• Näytteenottotaajuus: 2,5 GS/s jokaisella kanavalla
• Tallennuspituus: 10 K pistettä
• Akkukäyttö: 3 h käyttöaika TDS3BATC‑ladattavalla litiumioniakulla (emme omista akkua)

Toiminnot

• Aaltomuotojen yhteenlasku, vähennys, jako ja kertolasku
• Nopea Fourier’n muunnos (FFT)
• Kehittyneet matemaattiset toiminnot: integrointi, derivointi, laajojen algebrallisten lausekkeiden määrittely, matemaattiset funktiot, skalaarit, käyttäjän säädettävät muuttujat
