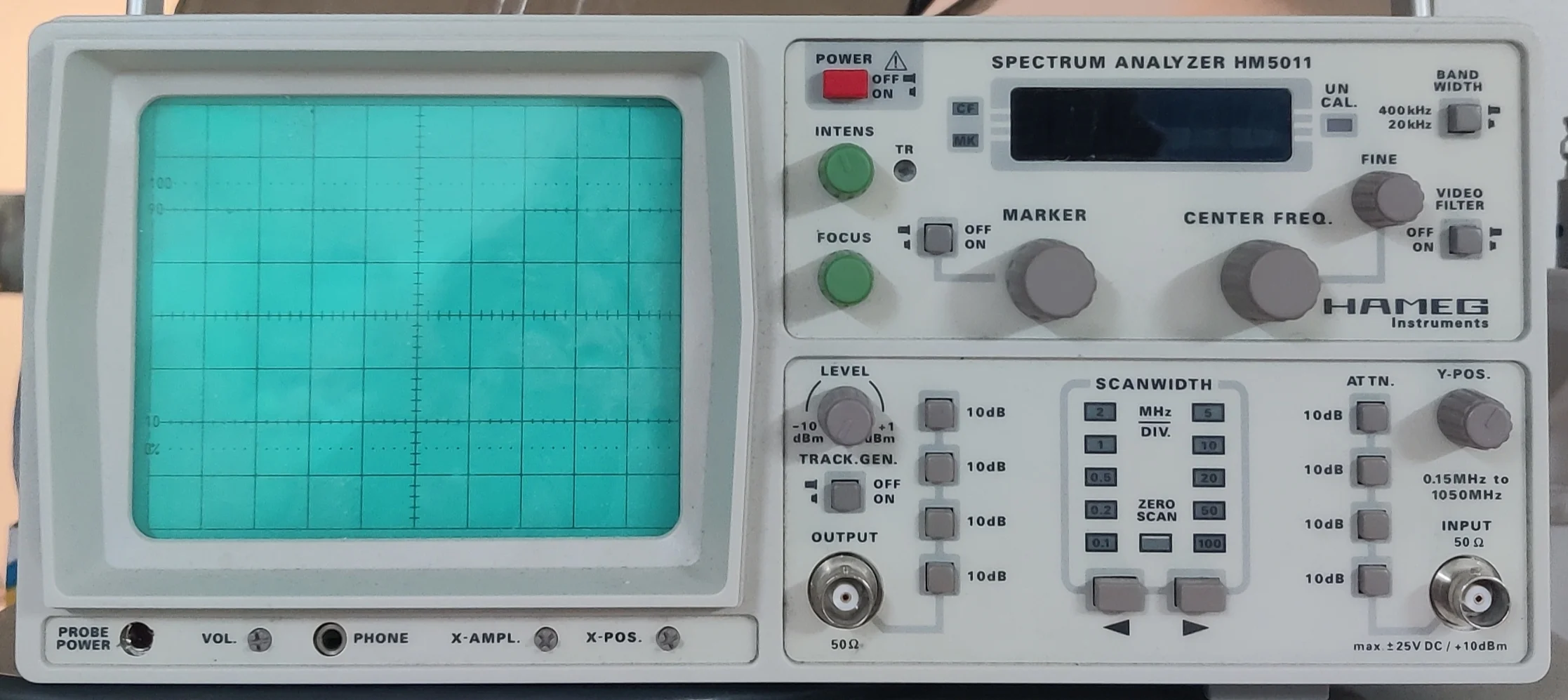

Spektrianalysaattori: HAMEG SPECTRUM ANALYZER HM5011
Tekniset tiedot
Taajuus
- Taajuusalue: 0,15 MHz – 1050 MHz (‑3 dB)
- Keskitaajuuden näyttötarkkuus: ±100 kHz
- Merkkitarkkuus: ±(0,1 % kaista + 100 kHz)
- Taajuusnäytön resoluutio: 100 kHz (4½ numeron LED)
- Taajuuspyyhkäisyn leveys: 100 kHz/div. – 100 MHz/div. 1‑2‑5 ‑askelin sekä 0 Hz/div. (Zero Scan)
- Taajuusp. leveystarkkuus: ±10 %
- Taajuusvakaus: parempi kuin 150 kHz / tunti
- IF‑kaistanleveys (‑3 dB): resoluutio 400 kHz ja 20 kHz; videofiltteri päällä: 4 kHz
- Pyyhkäisynopeus: 43 Hz
Amplitudi
- Amplitudialue: ‑100 dBm – +13 dBm
- Näytön dynaaminen alue: 80 dB (10 dB/div.)
- Referenssitaso: ‑27 dBm – +13 dBm (10 dB askelin)
- Referenssitason tarkkuus: ±2 dB
- Keskimääräinen kohinataso: ‑99 dBm (20 kHz BW)
- Vääristymä: <‑75 dBc; 2. ja 3. harmoninen
-
- kertaluvun intermodulaatio: ‑70 dBc (kahden signaalin väli >3 MHz)
- Herkkyys: <5 dB keskimääräisen kohinatason yläpuolella
- Log‑asteikon tarkkuus: ±2 dB (ilman vaimenninta), ref.: 250 MHz
- IF‑vahvistus: 10 dB säätöalue
Tulo
- Sisääntuloimpedanssi: 50 Ω
- Liitin: BNC
- Tulo‑vaimennin: 0 – 40 dB (4 × 10 dB askelta)
- Vaimennintarkkuus: ±1 dB / 10 dB askel
- Suurin sisääntulotaso: +10 dBm, ±25 VDC (0 dB vaimennus) +20 dBm (40 dB vaimennus)
Seurantageneraattori
- Lähtötasoalue: ‑50 dBm – +1 dBm (10 dB askelin ja portaattomasti)
- Lähtövaimennin: 0 – 40 dB (4 × 10 dB askelta)
- Lähtövaimentimen tarkkuus: ±1 dB
- Lähtöimpedanssi: 50 Ω (BNC)
- Taajuusalue: 0,15 MHz – 1050 MHz
- Taajuusvaste: ±1,5 dB
- Radiotaajuushäiriöt (RFI): <20 dBc
Muut
- AM‑demodulaattorin lähtö kuulokkeille
- Sallittu kuormaimpedanssi: >8 Ω
Yleistä
- Näyttö: CRT, 6 tuumaa, 8 × 10 ruudukko (sisäinen)
- Jäljen kierto: säädettävissä etupaneelista
- Verkkojännite: 115 / 230 V ±10 %, 50–60 Hz
- Tehonkulutus: noin 20 W
- Käyttölämpötila: 0 °C … +40 °C
- Suojausluokka: Turvallisuusluokka I (IEC 1010‑1)
- Paino: noin 7 kg
- Kotelo: L 285, K 125, S 380 mm
