Virtalähde: HEWLETT PACKARD 6632A SYSTEM DC POWER SUPPLY

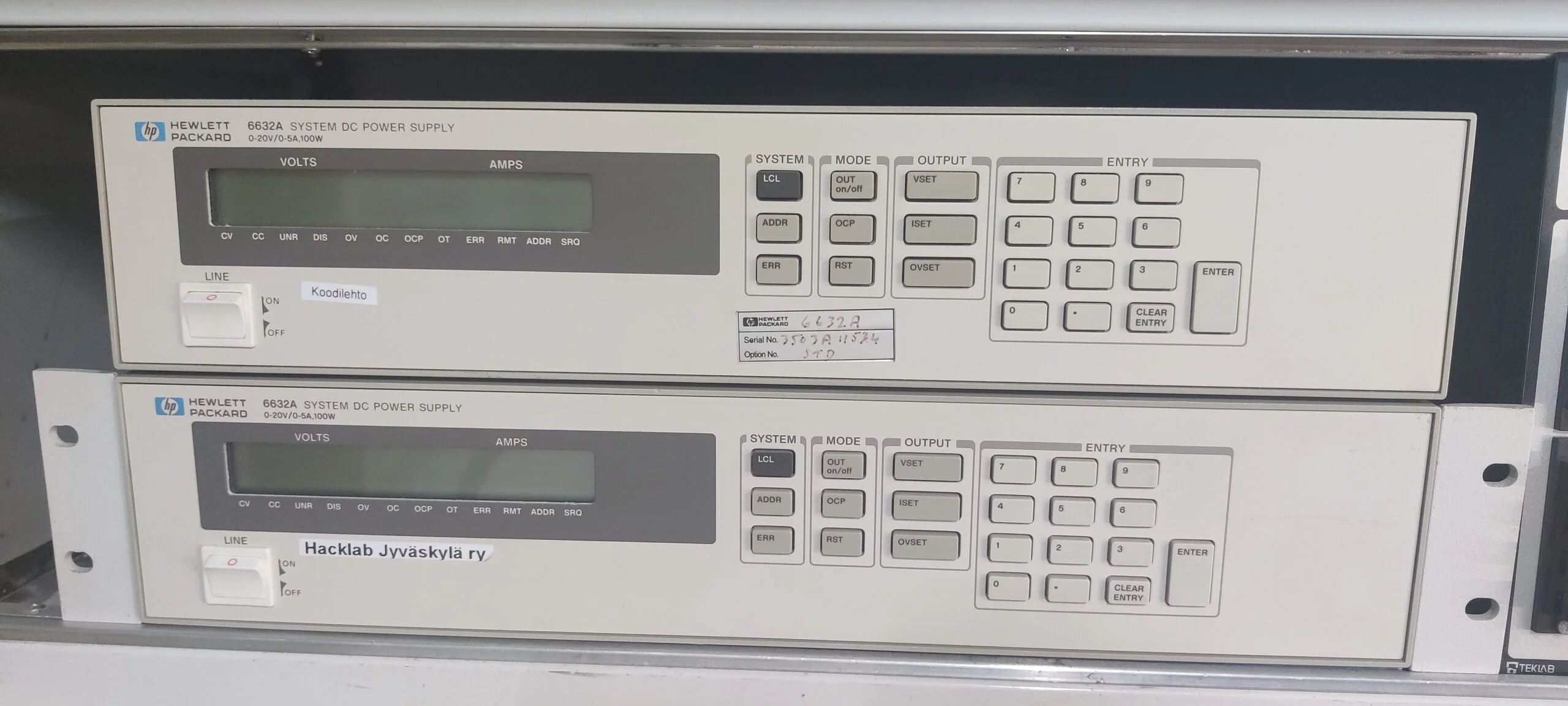

Kuten kuvasta näkyy näitä virtalähteitä on hacklabillä kaksi kappaletta.

Yleiskuvaus

HP 6632A on 100 W yksilähtöinen tasavirtalähde, joka soveltuu erityisesti ATE-järjestelmiin (Automatic Test Equipment) ja muihin integroituviin sovelluksiin. Laitetta voidaan ohjata GPIB-väylän kautta tai etupaneelin näppäimistöltä. Se tarjoaa ohjelmoitavat jännite- ja virtalähdöt sekä lukuominaisuudet (readback).

Tekniset tiedot

Lähtöjännitealue: 0 – 20 V
Lähtövirta-alue: 0 – 5 A
Teho: 100 W
Toimintatila: Jänniteohjaus (CV) tai virtaohjaus (CC)
Kanavat: 1

Suorituskyky

Jännitteen ohjelmointiresoluutio: 1 mV
Virran ohjelmointiresoluutio: 0,5 mA
Jännitteen tarkkuus: ±(0,03 % + 3 mV)
Virran tarkkuus: ±(0,03 % + 1,25 mA)
Aallonpäästö (ripple/noise): < 3 mV RMS

Suojaustoiminnot

Ylijännitesuoja (OVP)
Ylivirtasuoja (OCP)
Lämpösuojaus

Ohjaus ja liitännät

Ohjausliitäntä: GPIB (IEEE-488)
Etupaneeli: Näppäimistö ja näyttö
Lähtöliitännät: Takapaneelin ruuviliittimet (optio 020: etupaneelin liittimet)

Mekaaniset tiedot

Mitat: 425 mm (L) x 88 mm (K) x 445 mm (S)
Paino: noin 12 kg
